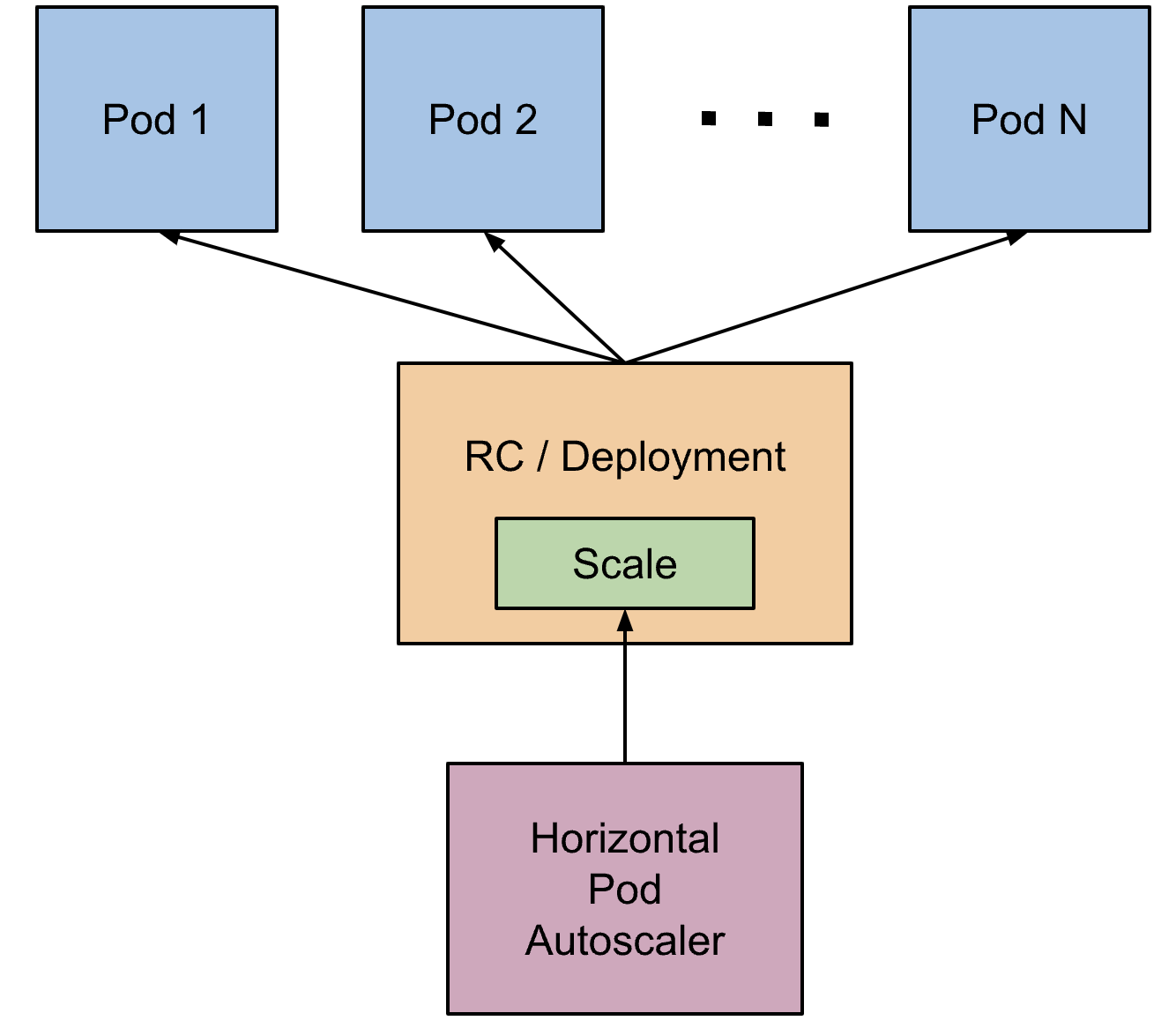

在前面使用了一个 kubectl scale 命令可以来实现 Pod 的扩缩容功能，但是这个是完全手动操作的，要应对线上的各种复杂情况，需要能够做到自动化去感知业务，来自动进行扩缩容。为此，Kubernetes 也提供了这样的一个资源对象：Horizontal Pod Autoscaling（Pod 水平自动伸缩），简称 HPA，HPA通过监控分析一些控制器控制的所有 Pod 的负载变化情况来确定是否需要调整 Pod 的副本数量，这是 HPA 最基本的原理：

可以简单的通过 kubectl autoscale 命令来创建一个 HPA 资源对象，HPA Controller 默认30s轮询一次（可通过 kube-controller-manager 的--horizontal-pod-autoscaler-sync-period 参数进行设置），查询指定的资源中的 Pod 资源使用率，并且与创建时设定的值和指标做对比，从而实现自动伸缩的功能。

Metrics Server#

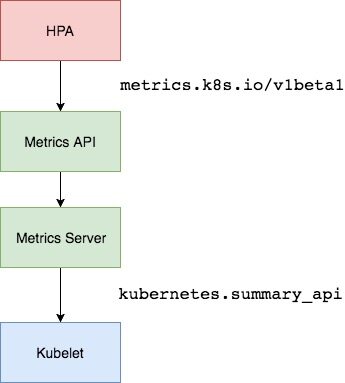

在 HPA 的第一个版本中，需要 Heapster 提供 CPU 和内存指标，在 HPA v2 之后就需要安装 Metrcis Server 了，Metrics Server 可以通过标准的 Kubernetes API 把监控数据暴露出来，有了 Metrics Server 之后，就完全可以通过标准的 Kubernetes API 来访问想要获取的监控数据了：

1
https://10.96.0.1/apis/metrics.k8s.io/v1beta1/namespaces/<namespace-name>/pods/<pod-name>

比如访问上面的 API 的时候，就可以获取到该 Pod 的资源数据，这些数据其实是来自于 kubelet 的 Summary API 采集而来的。不过需要说明的是这里可以通过标准的 API 来获取资源监控数据，并不是因为 Metrics Server 就是 APIServer 的一部分，而是通过 Kubernetes 提供的 Aggregator 汇聚插件来实现的，是独立于 APIServer 之外运行的。

安装#

本集群时通过kubekey安装的，只需要把配置里的 metrics_server.enabled 改成 true，等几分钟就可以了

1
metrics_server:
2
  enabled: true

HPA对象#

用 Deployment 来创建一个 Nginx Pod，然后利用 HPA 来进行自动扩缩容。资源清单如下所示：hpa-demo.yaml

1
apiVersion: apps/v1
2
kind: Deployment
3
metadata:
4
  name: hpa-demo
5
spec:
6
  selector:
7
    matchLabels:
8
      app: nginx
9
  template:
10
    metadata:
11
      labels:
12
        app: nginx
13
    spec:
14
      containers:
15
        - name: nginx
16
          image: nginx
17
          resources:
18
            limits:
19
              memory: "128Mi"
20
              cpu: "500m"
21
          ports:
22
            - containerPort: 80

然后直接创建 Deployment，注意一定先把之前创建的具有 app=nginx 的 Pod 先清除掉：

1
kubectl apply -f hpa-demo.yaml

1
kubectl get pods -n default -l app=nginx

现在创建一个 HPA 资源对象，可以使用kubectl autoscale命令来创建：

1
kubectl autoscale deployment hpa-demo -n default --cpu-percent=10 --min=1 --max=10

此命令创建了一个关联资源 hpa-demo 的 HPA，最小的 Pod 副本数为 1，最大为 10。HPA 会根据设定的 cpu 使用率（10%）动态的增加或者减少 Pod 数量。

依然还是可以通过创建 YAML 文件的形式来创建 HPA 资源对象。如果不知道怎么编写的话，可以查看上面命令行创建的 HPA 的 YAML 文件：

1
kubectl get hpa hpa-demo  -n default -o yaml

1
apiVersion: autoscaling/v2
2
kind: HorizontalPodAutoscaler
3
metadata:
4
  creationTimestamp: "2023-11-02T08:34:21Z"
5
  name: hpa-demo
6
  namespace: default
7
  resourceVersion: "712073"
8
  uid: 0016dc58-7224-4f17-a7ef-c37ef621f94e
9
spec:
10
  maxReplicas: 10
11
  metrics:
12
    - resource:
13
        name: cpu
14
        target:
15
          averageUtilization: 10
16
          type: Utilization
17
      type: Resource
18
  minReplicas: 1
19
  scaleTargetRef:
20
    apiVersion: apps/v1
21
    kind: Deployment
22
    name: hpa-demo
23
status:
24
  conditions:
25
    - lastTransitionTime: "2023-11-02T08:34:36Z"
26
      message:
27
        recent recommendations were higher than current one, applying the highest
28
        recent recommendation
29
      reason: ScaleDownStabilized
30
      status: "True"
31
      type: AbleToScale
32
    - lastTransitionTime: "2023-11-02T08:34:36Z"
33
      message:
34
        the HPA was able to successfully calculate a replica count from cpu resource
35
        utilization (percentage of request)
36
      reason: ValidMetricFound
37
      status: "True"
38
      type: ScalingActive
39
    - lastTransitionTime: "2023-11-02T08:34:36Z"
40
      message: the desired count is within the acceptable range
41
      reason: DesiredWithinRange
42
      status: "False"
43
      type: ScalingLimited
44
  currentMetrics:
45
    - resource:
46
        current:
47
          averageUtilization: 0
48
          averageValue: "0"
49
        name: cpu
50
      type: Resource
51
  currentReplicas: 1
52
  desiredReplicas: 1

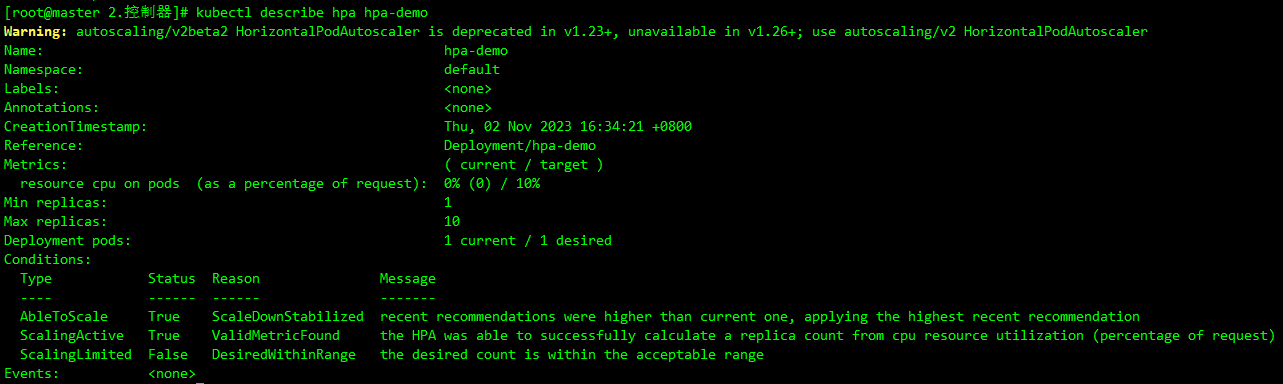

可以根据上面的 YAML 文件就可以自己来创建一个基于 YAML 的 HPA 描述文件了。查看下这个 HPA 对象的信息：

1
kubectl describe hpa hpa-demo -n default

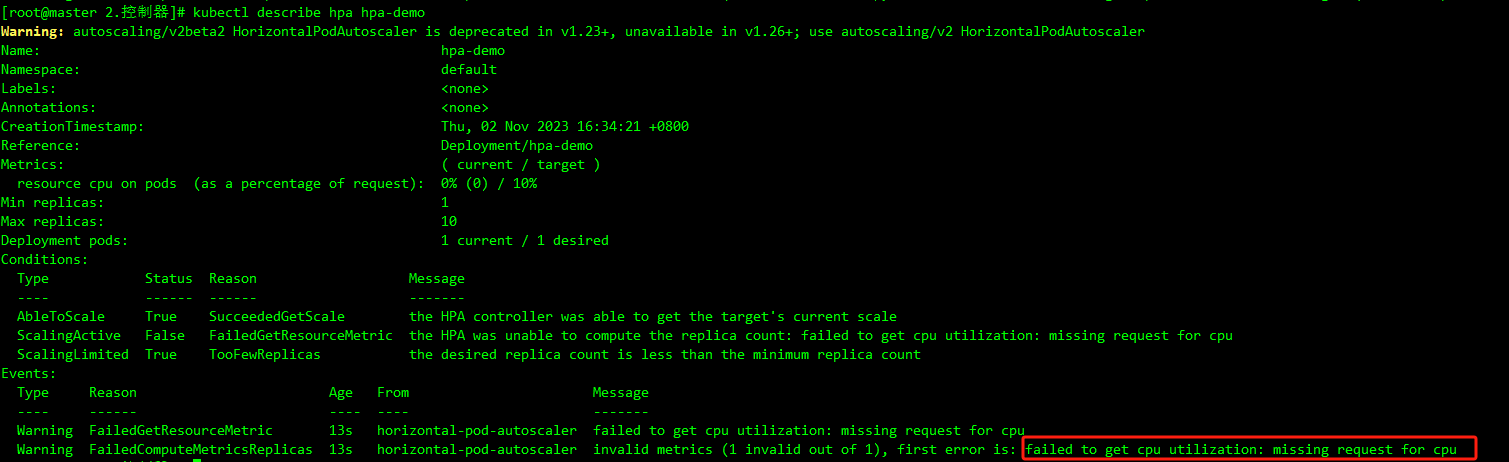

如果在事件信息里面出现了 failed to get cpu utilization: missing request for cpu 这样的错误信息。这是因为创建的 Pod 对象没有添加 request 资源声明，这样导致 HPA 读取不到 CPU 指标信息，所以如果要想让 HPA 生效，对应的 Pod 资源必须添加 requests 资源声明。

这是没有添加resources的事件信息:

现在增大负载进行测试，创建一个 busybox 的 Pod，并且循环访问上面创建的 Pod：

1
kubectl get pod -n default -o wide

1
kubectl run -it --image busybox test-hpa --restart=Never --rm /bin/sh

可以看到CPU达到了29%且已经自动拉起了几个新的 Pod，查看资源 hpa-demo 的副本数量，副本数量已经从原来的 1 变成了 3 个：

1
kubectl describe hpa hpa-demo -n default

关掉 busybox 来减少负载，然后等待一段时间观察下 HPA 和 Deployment 对象：

从 Kubernetes v1.12 版本开始可以通过设置 kube-controller-manager 组件的--horizontal-pod-autoscaler-downscale-stabilization 参数来设置一个持续时间，用于指定在当前操作完成后，HPA 必须等待多长时间才能执行另一次缩放操作。默认为5分钟，也就是默认需要等待5分钟后才会开始自动缩放。

内存#

要使用基于内存或者自定义指标进行扩缩容（现在的版本都必须依赖 metrics-server 这个项目）。再用 Deployment 来创建一个 Nginx Pod，然后利用 HPA 来进行自动扩缩容。资源清单如下所示：hpa-mem-demo.yaml

1
apiVersion: apps/v1
2
kind: Deployment
3
metadata:
4
  name: hpa-mem-demo
5
spec:
6
  selector:
7
    matchLabels:
8
      app: nginx
9
  template:
10
    metadata:
11
      labels:
12
        app: nginx
13
    spec:
14
      volumes:
15
        - name: increase-mem-script
16
          configMap:
17
            name: increase-mem-config
18
      containers:
19
        - name: nginx
20
          image: nginx
21
          resources:
22
            limits:
23
              memory: "50Mi"
24
              cpu: "50m"
25
          ports:
26
            - containerPort: 80
27
          volumeMounts:
28
            - name: increase-mem-script
29
              mountPath: /etc/script
30
          securityContext:
31
            privileged: true

这里和前面普通的应用有一些区别，将一个名为 increase-mem-config 的 ConfigMap 资源对象挂载到了容器中，该配置文件是用于后面增加容器内存占用的脚本，配置文件如下所示：increase-mem-cm.yaml

1
apiVersion: v1
2
kind: ConfigMap
3
metadata:
4
  name: increase-mem-config
5
data:
6
  increase-mem.sh: |
7
    #!/bin/bash
8
    mkdir /tmp/memory
9
    mount -t tmpfs -o size=40M tmpfs /tmp/memory
10
    dd if=/dev/zero of=/tmp/memory/block
11
    sleep 60
12
    rm /tmp/memory/block
13
    umount /tmp/memory
14
    rmdir /tmp/memory

由于这里增加内存的脚本需要使用到 mount 命令，这需要声明为特权模式，所以添加了 securityContext.privileged=true 这个配置。直接创建上面的资源对象即可：

1
kubectl apply -f increase-mem-cm.yaml

1
kubectl apply -f hpa-mem-demo.yaml

1
kubectl get pod -n default -l app=nginx

然后需要创建一个基于内存的 HPA 资源对象：hpa-mem.yaml

1
apiVersion: autoscaling/v2
2
kind: HorizontalPodAutoscaler
3
metadata:
4
  name: hpa-mem-demo
5
spec:
6
  scaleTargetRef:
7
    apiVersion: apps/v1
8
    kind: Deployment
9
    name: hpa-mem-demo
10
  minReplicas: 1
11
  maxReplicas: 5
12
  metrics:
13
    - type: Resource
14
      resource:
15
        name: memory
16
        target:
17
          type: AverageValue
18
          averageUtilization: 30

1
kubectl apply -f hpa-mem.yaml

1
kubectl get hpa -n default

到这里证明 HPA 资源对象已经部署成功了，接下来对应用进行压测，将内存压上去，直接执行上面挂载到容器中的 increase-mem.sh 脚本即可：

1
kubectl exec -it hpa-mem-demo-fcff6c67-89pst -- /bin/bash

可以看到内存使用已经超过了设定的 30% 这个阈值了，HPA 资源对象也已经触发了自动扩容，变成了 4 个副本了。

当内存释放掉后，controller-manager 默认 5 分钟过后会进行缩放，到这里就完成了基于内存的 HPA 操作。
